El término viga de acero o viga metálica, es bastante general, ésta puede referirse a casi todo elemento estructural de apoyo diseñado especialmente para soportar cargas pesadas sobre la estructura. Pero existen diferentes tipos de vigas con diferentes características.
La carpintería metálica engloba desde las empresas y el taller
hasta el producto realizado por el carpintero que emplea como materia prima
diversos tipos de metales. Entre estos productos encontramos diferentes
elementos de construcción como puertas, ventanas, persianas, rejas, y también
productos decorativos como mesas, sillas, entre otros.
El uso de perfiles de acero inoxidable se caracteriza por una alta
flexibilidad en su composición y para lograr realizar construcciones en un
periodo más corto de tiempo, economizando recursos (a través de la posibilidad
de la prefabricación en la producción de acero). Los perfiles de acero
inoxidable se desarrollan sobre todo a partir de residuos y pueden ser
reciclados después de su uso, con el consiguiente ahorro de recursos naturales.
Entre los perfiles que se utilizan en los proyectos son los siguientes:
Perfil simple T
Un perfil T es un prisma
mecánico, frecuentemente fabricado en acero laminado cuya sección tiene forma
de T.
El extremo del alma es
redondeado, así como las uniones de la misma con las caras interiores de las
alas y las aristas interiores de estas. Las caras interiores de las alas están
inclinadas un 2% respecto a las exteriores, y las del alma un 2% respecto a su
eje.
Perfil IPN
La viga IPN recibe su nombre de su forma característica, que está formada por pestañas que son inclinadas y cortas en contraposición del cuerpo de la viga. La superficie exterior de las bridas es perpendicular a la red de la viga, pero la superficie interna no lo es, ya que se inclina ligeramente hacia el borde exterior.
Entre las ventajas de este perfil
están: Menor peso en la estructura, Mayor facilidad de instalación, Diseño más
simplificado, Mayor control de calidad del producto terminado o Comportamiento
con mayor ductilidad.

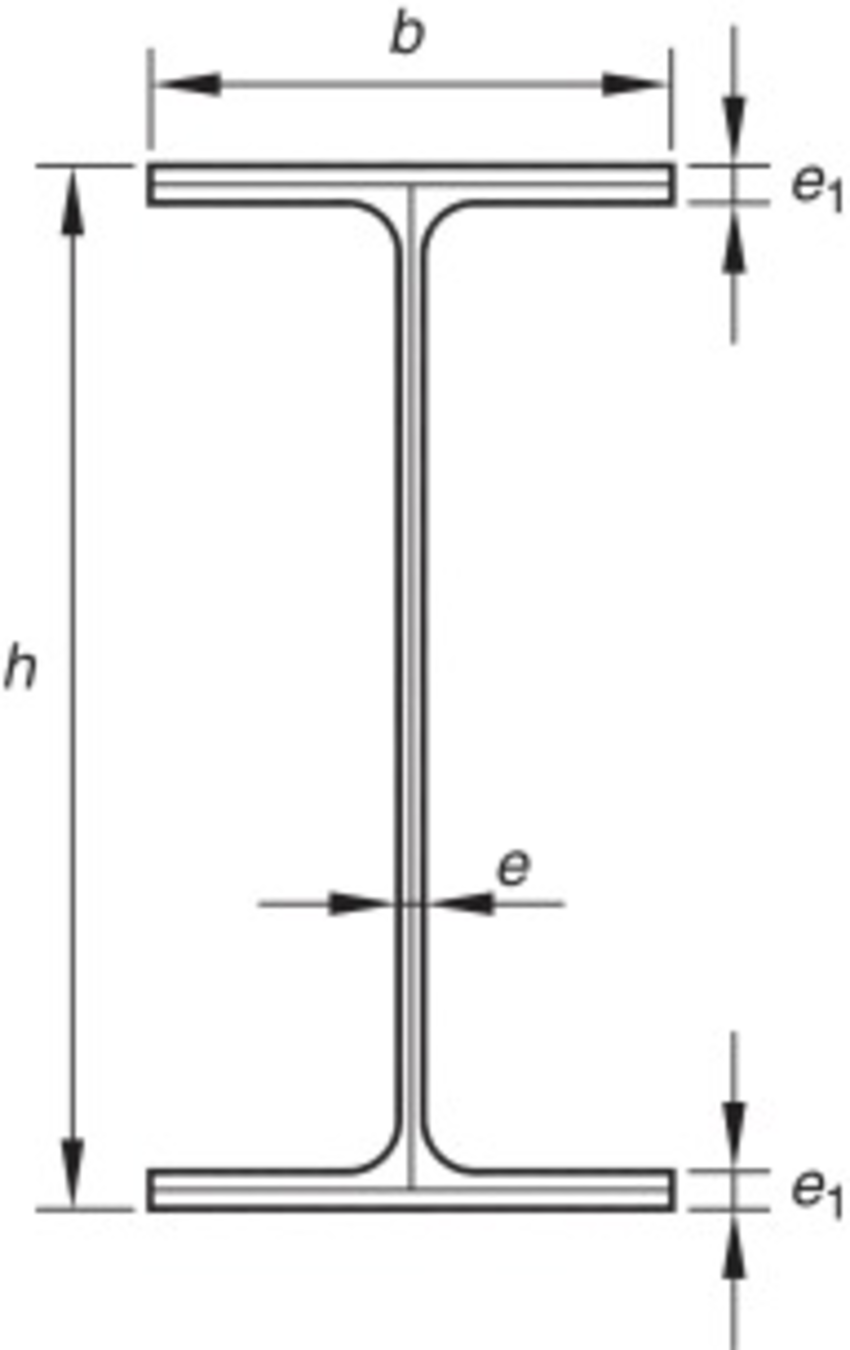

Perfil IPE
IPE es la forma para acortar de
elementos estructurales y de construcción en forma de barra o vigas con
superficie interna paralela de las bridas y dimensiones. Las vigas de acero inoxidable
IPE se utilizan en el comercio y la industria, pero también en la construcción
de maquinaria y equipo.
Es un producto laminado cuya
sección normalizada tiene forma llamada I y con un espesor denominado: Europeo.

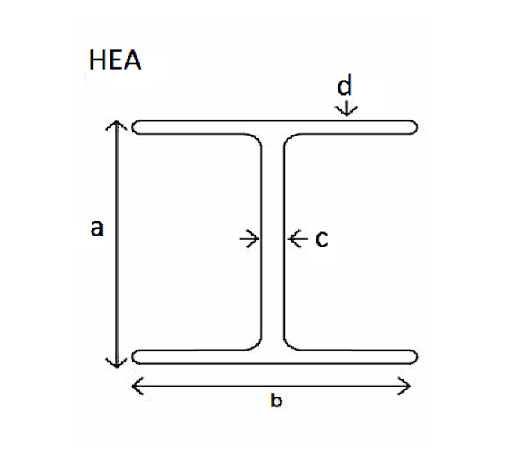

Perfil HEA
Se denomina también como perfil HE, o perfil de alas anchas y caras paralelas, al producto cuya sección tiene forma de H.
Este es un tipo de perfil laminado correspondiente a la normativa
europea cuya sección transversal tiene forma de doble T, con alas más anchas
que un perfil doble T de tipo IPN o IPE. Las caras exteriores e interiores de
las alas son paralelas entre sí y perpendiculares al alma, por lo que las alas
tienen espesor constante. HEA es más ligero que el HEB

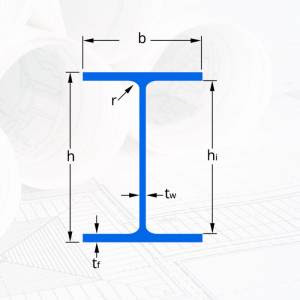

Perfil HEB
El perfil HEB es un producto de construcción laminado con una sección en forma de H también conocido como perfil Grey las caras interiores y exteriores de las alas son paralelas entre si además d perpendiculares al lama, obteniendo con ello un grueso constante. Las uniones entre las caras del alma y las caras interiores de las alas son redondeadas. Además tienen vivas el canto de las aristas interiores y exteriores.
El perfil HEB es el perfil base,
siendo más pesado que el HEA pero mucho más ligero que el HEM se considera como
una serie normal.
Perfil HEM
El perfil HEM es un producto laminado con una sección en forma de H. teniendo las caras exteriores e interiores de les alas son paralelas entre si y perpendiculares al alma, consiguiendo con ello un grueso constante y reforzado respecto a los perfiles HEB. Las uniones entre las caras del alma y las caras interiores de las alas están redondeadas. Además, tienen el canto con aristas exteriores e interiores vivas. Sus alas son más anchas que los perfiles IPN e IPE. Dentro de los laminados HE es el más pesado.
Perfil UPN
Los perfiles UPN en acero
inoxidable son usados no solo en las construcciones referentes al
comercio y la industria, sino también en maquinaria y equipos de construcción.
